树莓派5 安装 Hailo-8

简介

Hailo-8，是由以色列公司 Hailo 开发的一款高性能边缘 AI 处理器、NPU(Neural Processing Unit)、AI加速器(AI Accelerator)，它专为低功耗、高效率的深度学习推理任务设计。

  • Hailo-8 AI Accelerator，官网描述摘录（截至2025-04-09）：The Hailo-8 edge AI processor, featuring up to 26 tera-operations per second (TOPS), significantly outperforms all other edge processors.
  • Hailo-8L Entry-Level AI Accelerator，官网描述摘录（截至2025-04-09）：The Hailo-8L Entry-Level AI Accelerator, featuring up to 13 tera-operations per second (TOPS), is designed to support entry level products requiring limited AI capacity or lower performance.

hailo-ai GitHub

hailo.ai 官网入口
Hailo-8L Entry-Level AI Accelerator 官网入口
Hailo-8 AI Accelerator 官网入口

CPU，Central Processing Unit，中央处理单元（Unit 可翻译为 器 或 单元）
GPU，Graphics Processing Unit，图形处理单元
NPU，Neural Processing Unit，神经（网络）处理单元

树莓派-hailo官方文档 AI Kit and AI HAT+ software

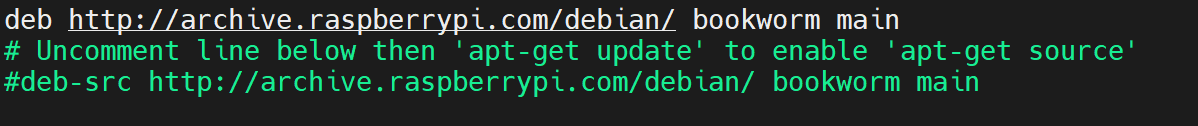

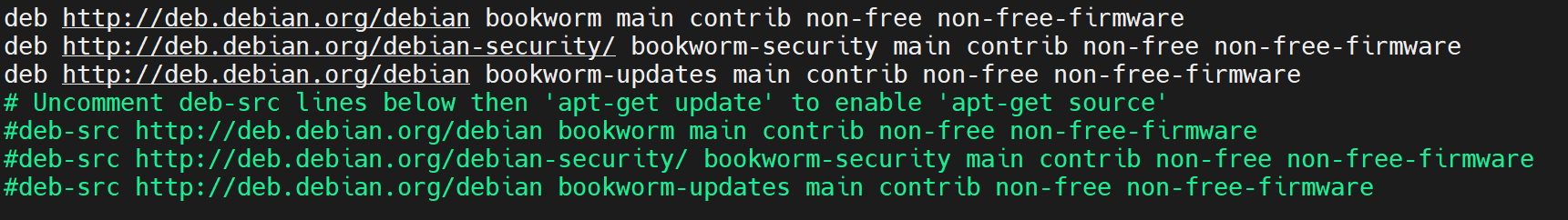

本文树莓派5使用的系统：Raspberry Pi OS (64-bit)。软件源为默认软件源（没有修改过）： /etc/apt/sources.list /etc/apt/sources.list.d/raspi.list

本文Hailo-8套件主要包括： PCIe TO M.2 HAT+、Hailo-8、带状电缆、GPIO堆叠接头(GPIO stacking header)、其他固定器件。

本文PCIe即pcie。

安装摄像头

安装摄像头用于测试 Hailo-8 NPU，可参考树莓派5使用imx219摄像头（也许会有帮助）。

硬件连接

  1. 首先，确保您的Raspberry Pi运行最新的软件。运行以下命令进行更新：
    1

     sudo apt update && sudo apt full-upgrade

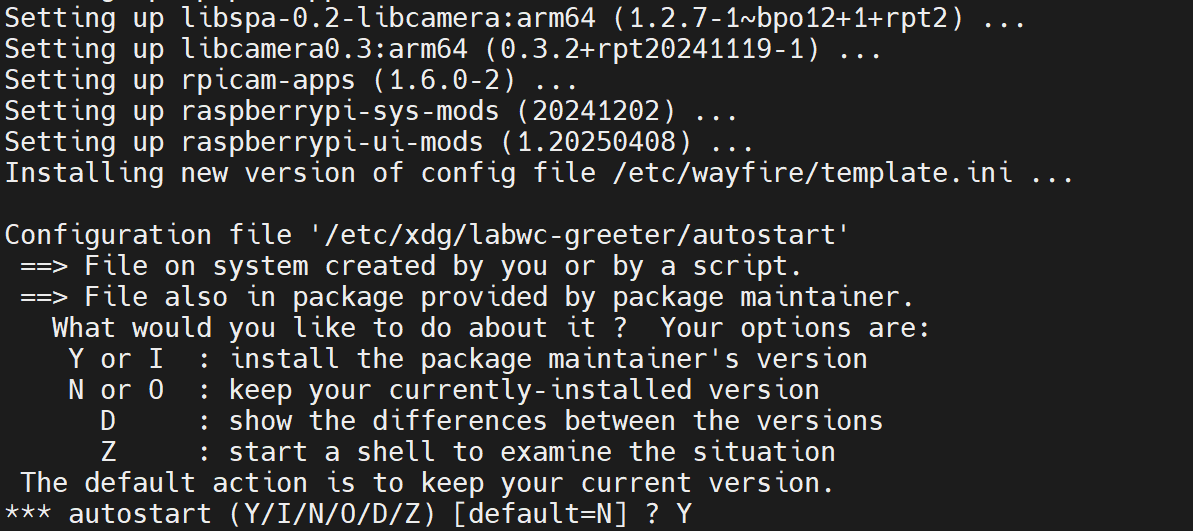

    下图最后一行，选择Y：

  2. 接下来，确保您的树莓派固件(Raspberry Pi firmware)是最新的。
    • 运行以下命令以查看您正在运行的固件：
      1

       sudo rpi-eeprom-update

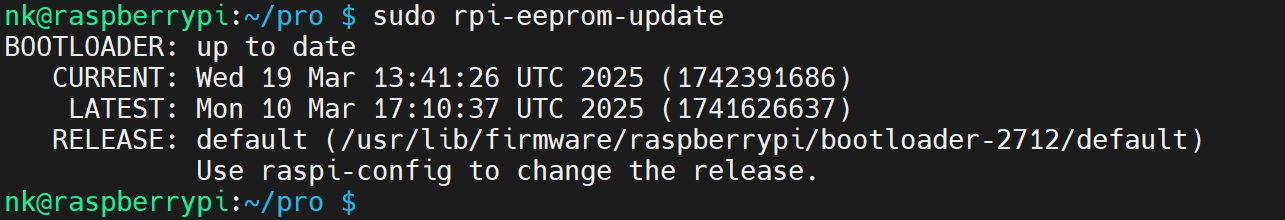

    • 如果您看到2023年12月6日或更晚的日期，请继续下一步（运行以下命令将固件更新到最新版本：），上图时间为2025-03-10直接跳过此步。
      如果您看到的日期早于2023年12月6日，请运行以下命令以打开Raspberry Pi Configuration CLI：
      1

       sudo raspi-config

      依次选择 Advanced Options > Bootloader Version，选择 Latest。然后， 通过 Finish 或 Escape 按键 退出raspi-config。

    • 运行以下命令将固件更新到最新版本：
      1

       sudo rpi-eeprom-update -a
    • 重启sudo reboot 或者 直接关闭sudo poweroff。
  3. 断开树莓派电源。
  4. 将 hailo-8 安装到树莓派上。
    • 注意 pcie 带状电缆(ribbon cable) 是分正反的，下面如果出现问题，可以尝试将带状电缆两头对调。
  5. 插上电源，开机。

驱动&固件安装

  1. 开启 PCIe Gen 3.0（可选）
    要启用PCIe Gen 3.0速度，请将以下行添加到/boot/firmware/config.txt的最下面：
    1

     dtparam=pciex1_gen=3

    使用sudo reboot重新启动Raspberry Pi以使这些设置生效。

  2. 安装使用NPU所需的依赖项。从终端窗口运行以下命令：
    1

     sudo apt install hailo-all

    这将安装以下依赖项：

    • Hailo kernel device driver and firmware

    • HailoRT middleware software

    • Hailo Tappas core post-processing libraries

    • The rpicam-apps Hailo post-processing software demo stages

  3. 使用sudo reboot重新启动Raspberry Pi，以使这些设置生效。
  4. 要确保一切正常运行，请运行以下命令：
    1

     hailortcli fw-control identify

    如果您看到类似以下的输出，则您已成功安装NPU及其软件依赖项：

    1
2
3
4
5
6
7
8
9
10

     Executing on device: 0001:01:00.0
 Identifying board
 Control Protocol Version: 2
 Firmware Version: 4.20.0 (release,app,extended context switch buffer)
 Logger Version: 0
 Board Name: Hailo-8
 Device Architecture: HAILO8
 Serial Number: HLLWM2A230600778
 Part Number: HM218B1C2FAE
 Product Name: HAILO-8 AI ACC M.2 M KEY MODULE EXT TEMP

    此外，您还可以通过dmesg检查内核日志，确定是否成功：

    1

     dmesg | grep -i hailo

    正常情况下，这应该会产生类似于以下内容的输出：

    1
2
3
4
5
6
7
8
9
10
11
12
13
14
15
16
17
18
19
20
21
22
23
24

     [    2.349431] hailo: Init module. driver version 4.20.0
 [    2.349531] hailo 0001:01:00.0: Probing on: 1e60:2864...
 [    2.349536] hailo 0001:01:00.0: Probing: Allocate memory for device extension, 13184
 [    2.349553] hailo 0001:01:00.0: enabling device (0000 -> 0002)
 [    2.349557] hailo 0001:01:00.0: Probing: Device enabled
 [    2.349591] hailo 0001:01:00.0: Probing: mapped bar 0 - 00000000e8f521b9 16384
 [    2.349601] hailo 0001:01:00.0: Probing: mapped bar 2 - 000000001b1af6ce 4096
 [    2.349604] hailo 0001:01:00.0: Probing: mapped bar 4 - 00000000a2dd0d14 16384
 [    2.349607] hailo 0001:01:00.0: Probing: Force setting max_desc_page_size to 4096 (recommended value is 16384)
 [    2.349615] hailo 0001:01:00.0: Probing: Enabled 64 bit dma
 [    2.349618] hailo 0001:01:00.0: Probing: Using userspace allocated vdma buffers
 [    2.349620] hailo 0001:01:00.0: Disabling ASPM L0s
 [    2.349623] hailo 0001:01:00.0: Successfully disabled ASPM L0s
 [    2.349962] hailo 0001:01:00.0: Writing file hailo/hailo8_fw.bin
 [    2.438985] hailo 0001:01:00.0: File hailo/hailo8_fw.bin written successfully
 [    2.438992] hailo 0001:01:00.0: Writing file hailo/hailo8_board_cfg.bin
 [    2.439015] Failed to write file hailo/hailo8_board_cfg.bin
 [    2.439017] hailo 0001:01:00.0: File hailo/hailo8_board_cfg.bin written successfully
 [    2.439019] hailo 0001:01:00.0: Writing file hailo/hailo8_fw_cfg.bin
 [    2.439026] Failed to write file hailo/hailo8_fw_cfg.bin
 [    2.439027] hailo 0001:01:00.0: File hailo/hailo8_fw_cfg.bin written successfully
 [    2.538289] hailo 0001:01:00.0: NNC Firmware loaded successfully
 [    2.538302] hailo 0001:01:00.0: FW loaded, took 188 ms
 [    2.549775] hailo 0001:01:00.0: Probing: Added board 1e60-2864, /dev/hailo0

可能遇到的问题

运行命令hailortcli fw-control identify出现以下错误：

1
2
3
4
5
6
7

[HailoRT] [error] Can't find hailort driver class. Can happen if the driver is not installed, if the kernel was updated or on some driver failure (then read driver dmesg log)
[HailoRT] [error] CHECK_SUCCESS failed with status=HAILO_DRIVER_NOT_INSTALLED(64) - Failed listing hailo devices
[HailoRT] [error] CHECK_SUCCESS failed with status=HAILO_DRIVER_NOT_INSTALLED(64)
[HailoRT] [error] CHECK_SUCCESS failed with status=HAILO_DRIVER_NOT_INSTALLED(64)
[HailoRT] [error] CHECK_SUCCESS failed with status=HAILO_DRIVER_NOT_INSTALLED(64)
[HailoRT] [error] CHECK_SUCCESS failed with status=HAILO_DRIVER_NOT_INSTALLED(64)
[HailoRT CLI] [error] CHECK_SUCCESS failed with status=HAILO_DRIVER_NOT_INSTALLED(64)

通常是 Hailo-8 和 PCIe TO M.2 HAT+外设 未连接完好，建议重点检查带状电缆(ribbon cable)。

查看设备识别

查看是否识别 hailo-8设备：

1

lspci -v | grep -i hailo

确认 PCIe 设备已被系统识别（需 Hailo 硬件已正确插入，尤其注意带状电缆）。

若识别到 PCIe设备（HAT+ 和 Hailo-8），会出现类似输出：

1
2
3
4
5
6

nk@raspberrypi:~ $ lspci -v | grep -i hailo
0001:01:00.0 Co-processor: Hailo Technologies Ltd. Hailo-8 AI Processor (rev 01)
        Subsystem: Hailo Technologies Ltd. Hailo-8 AI Processor
        Kernel driver in use: hailo
        Kernel modules: hailo_pci
nk@raspberrypi:~ $

关于 hailo PCIe 驱动（若有需要可使用）

驱动 加载&卸载

  • 加载 hailo PCIe 设备驱动
    1
2

    sudo modprobe hailo_pci
sudo modprobe hailo_pci debug=1 # 加载驱动并输出调试信息

    日志可通过 dmesg 查看。

  • 卸载驱动（例如需要重新加载）
    1

    sudo modprobe -r hailo_pci
  • 开机自动加载：
    将模块名添加到 /etc/modules-load.d/hailo.conf（需 root 权限）。

验证PCIe驱动是否加载成功

检查内核模块：

1

lsmod | grep hailo_pci

若输出中包含 hailo_pci，则驱动已加载，如：

1
2
3

nk@raspberrypi:~ $ lsmod | grep hailo_pci
hailo_pci             131072  0
nk@raspberrypi:~ $

Demo

相机应用程序的rpicam-apps套件实现了一个后处理框架。rpicam-apps包括多个应用程序：rpicam-hello、rpicam-jpeg、rpicam-raw、rpicam-still、rpicam-vid。

本部分通过 rpicam-apps自带的demo(示例) 测试 Hailo-8人工智能加速器 是否真的可用。

运行以下命令以安装最新的rpicam-apps软件包：

1

sudo apt update && sudo apt install rpicam-apps

目标检测

这个演示显示了神经网络检测到的对象周围的边界框。要禁用取景器，请使用-n标志。要返回描述检测到的对象的纯文本输出，请添加-v 2选项。
要使用Yolov8模型运行演示，请运行以下命令：

1
2

rpicam-hello -t 0 --post-process-file /usr/share/rpi-camera-assets/hailo_yolov8_inference.json
rpicam-jpeg -t 5s -o test.jpg --post-process-file /usr/share/rpi-camera-assets/hailo_yolov8_inference.json

若出现如下错误，记得在命令前加sudo：

1
2
3

terminate called after throwing an instance of 'std::runtime_error'
  what():  failed to import fd 29
Aborted

更多内容请查看树莓派官方文档。
